Knowledge Graph
La página Knowledge Graph es un canvas único que abarca todas las capas de observabilidad: topología de Kubernetes, servicios derivados de OpenTelemetry, alertas, incidentes y recursos en la nube. El grafo se distribuye mediante el algoritmo de disposición dirigida por fuerzas fcose, de modo que los nodos relacionados se agrupan entre sí.
Pestañas
El encabezado contiene cuatro pestañas y cinco mosaicos de resumen: Health, Nodes, Edges, Open incidents y Last rebuild:
- Topology — El canvas interactivo del grafo (descrito a continuación)
- Schema — Etiquetas de nodos y tipos de aristas con conteos en tiempo real
- Intelligence — Análisis potenciados por el grafo (RCA, fallos predichos, radio de explosión, punto único de fallo, costo, deriva, quema de SLO)
- Sync & Rebuild — Controles de reconstrucción y diagnósticos del grafo

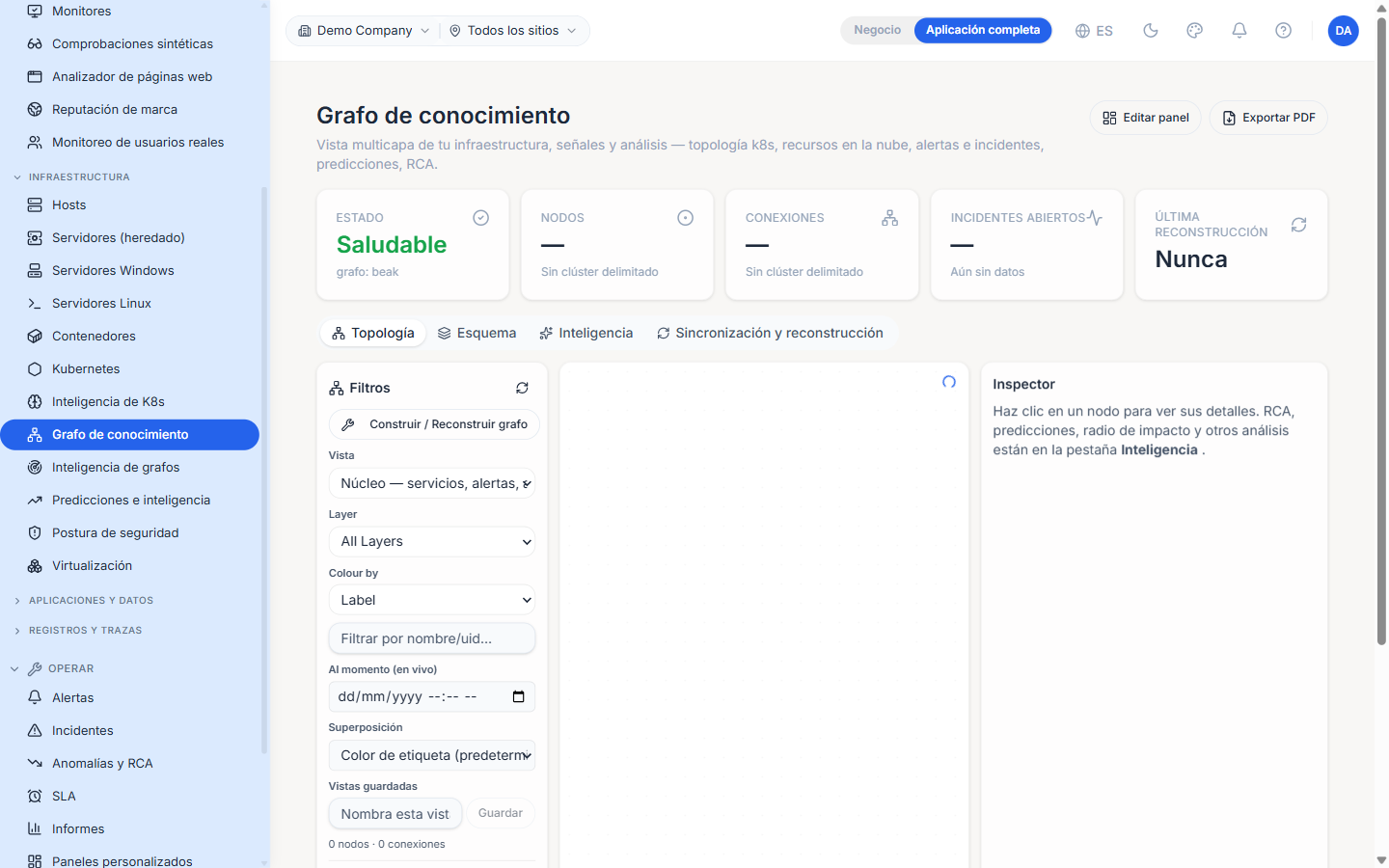

Disposición
La página se divide en tres columnas:
- Izquierda — Encabezado
Filterscon chips por tipo de nodo, una acciónBuild / Rebuild graphy un desglose del conteo de nodos por tipo - Centro — El canvas del grafo con un contador
N nodes · M edgesen la parte superior - Derecha — Panel
Inspector; el texto indicativo dice "Click a node to see its details. RCA, predictions, blast radius and other analyses live on the Intelligence tab."
El canvas admite desplazamiento y zoom; haga doble clic en un nodo para centrarlo y enfocarlo.
Chips de Filtro
Los chips de filtro en la columna izquierda alternan la visibilidad por tipo de nodo. Oculte las capas que no está investigando para simplificar el canvas; por ejemplo, oculte Cloud Resource mientras depura una ruta de traza APM.
Acciones de Intelligence
El inspector del lado derecho expone tres acciones, cada una restringida al tipo de nodo correcto:
- Run RCA — Disponible en nodos de tipo Incident; envía el incidente al motor de RCA de la plataforma y muestra en línea las causas probables sugeridas
- Predict downstream — Disponible en cualquier nodo; recorre el grafo desde el nodo seleccionado y lista las cargas de trabajo que probablemente se verán afectadas si el nodo se degrada
- Find similar — Disponible en nodos de tipo Incident; busca incidentes y soluciones pasadas que coincidan con el incidente seleccionado
Las acciones reutilizan los mismos servicios de backend que las páginas K8s Intelligence e Incidents, por lo que las respuestas se mantienen consistentes en todas las superficies.

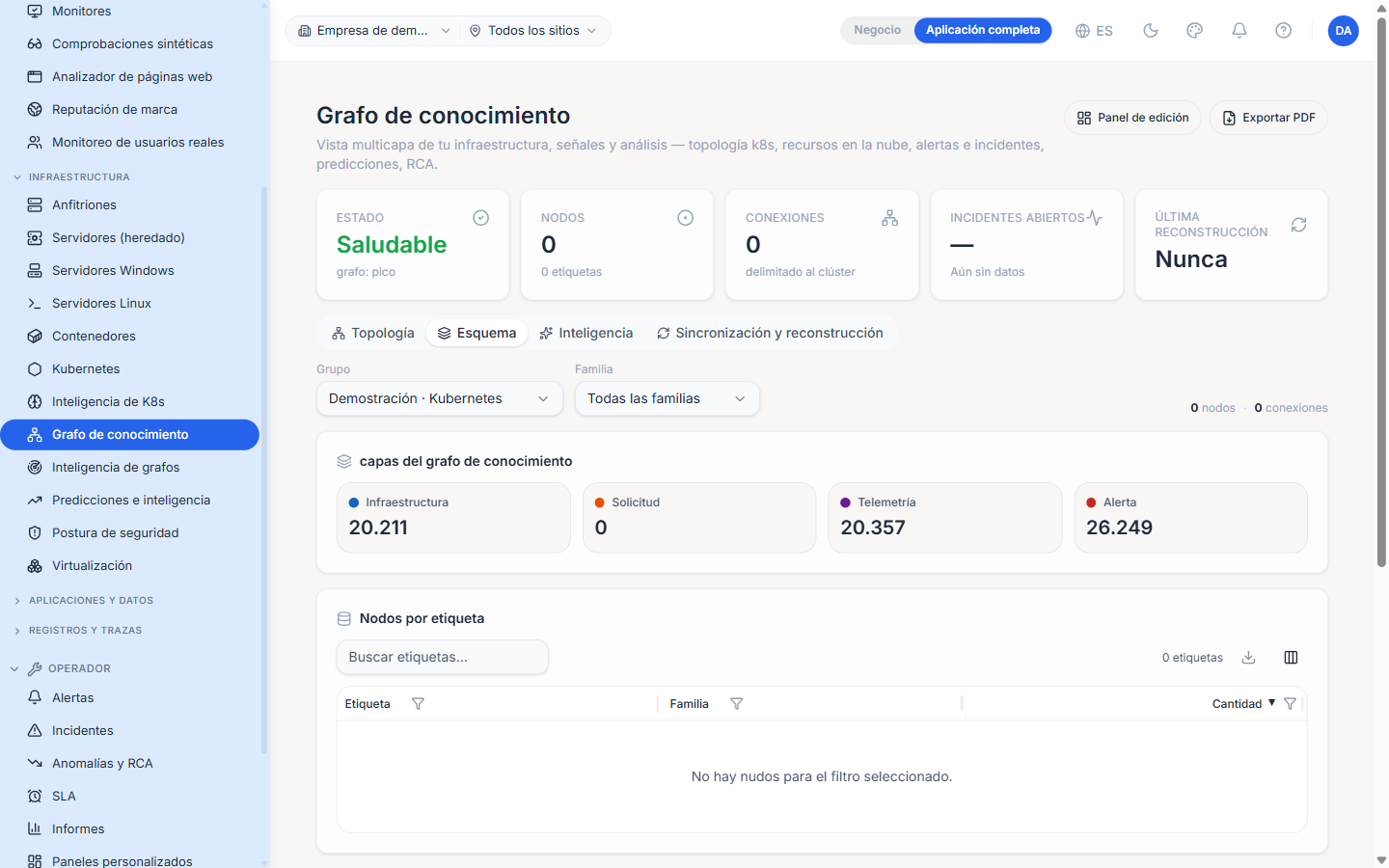

Schema
La pestaña Schema es el diccionario de datos del grafo para el clúster seleccionado. Nodes by label lista cada etiqueta de nodo con su familia y conteo en tiempo real; Edge kinds lista cada tipo de relación con un ejemplo y el escritor que lo produjo. Úsela para confirmar que una sincronización ha poblado las etiquetas esperadas.

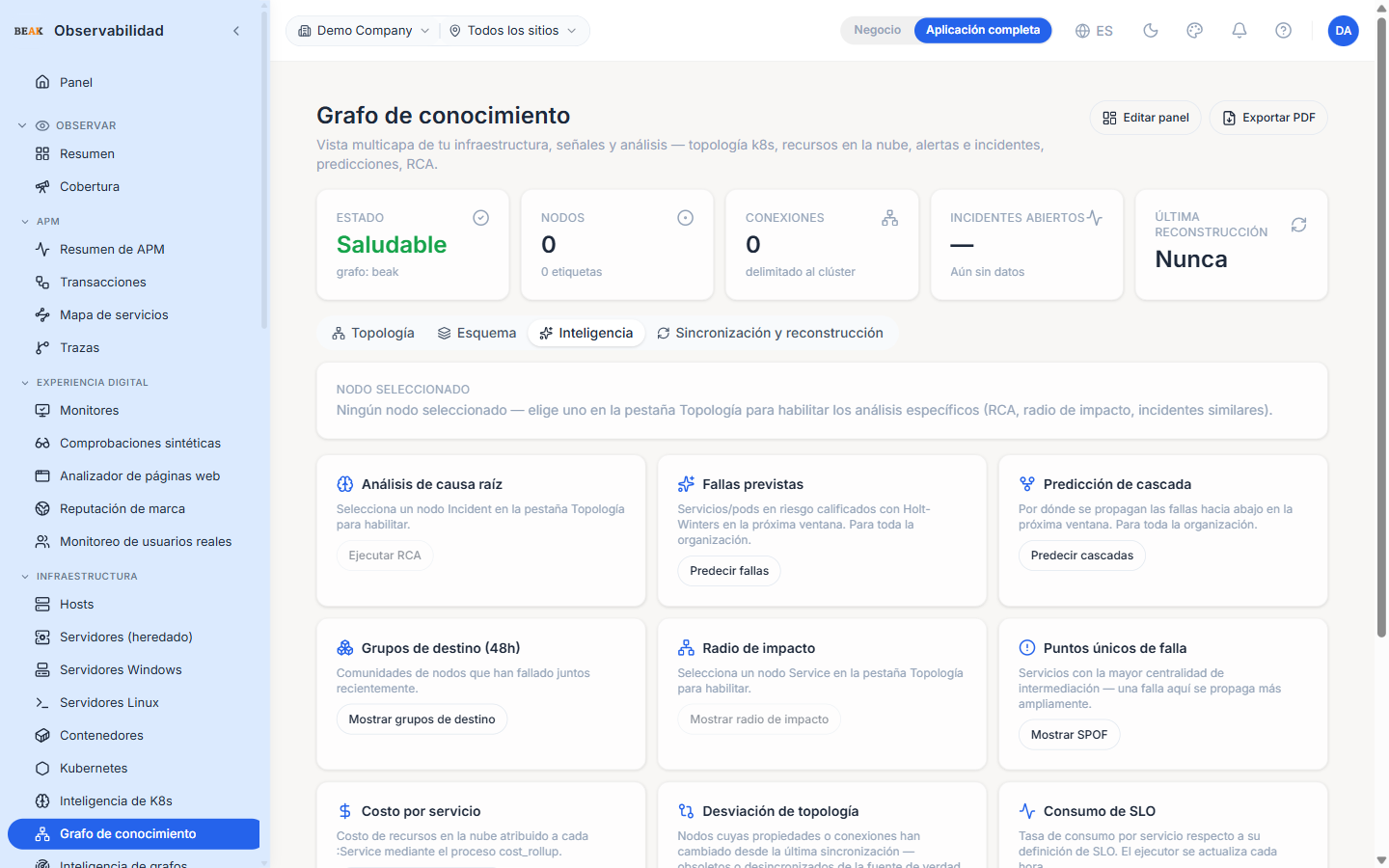

Pestaña Intelligence
La pestaña Intelligence es una cuadrícula de análisis potenciados por el grafo que puede ejecutar sobre el grafo actual: análisis de causa raíz, fallos predichos, predicción en cascada, radio de explosión, punto único de fallo, costo por servicio, deriva de topología y quema de SLO. Cada tarjeta abre el análisis correspondiente.

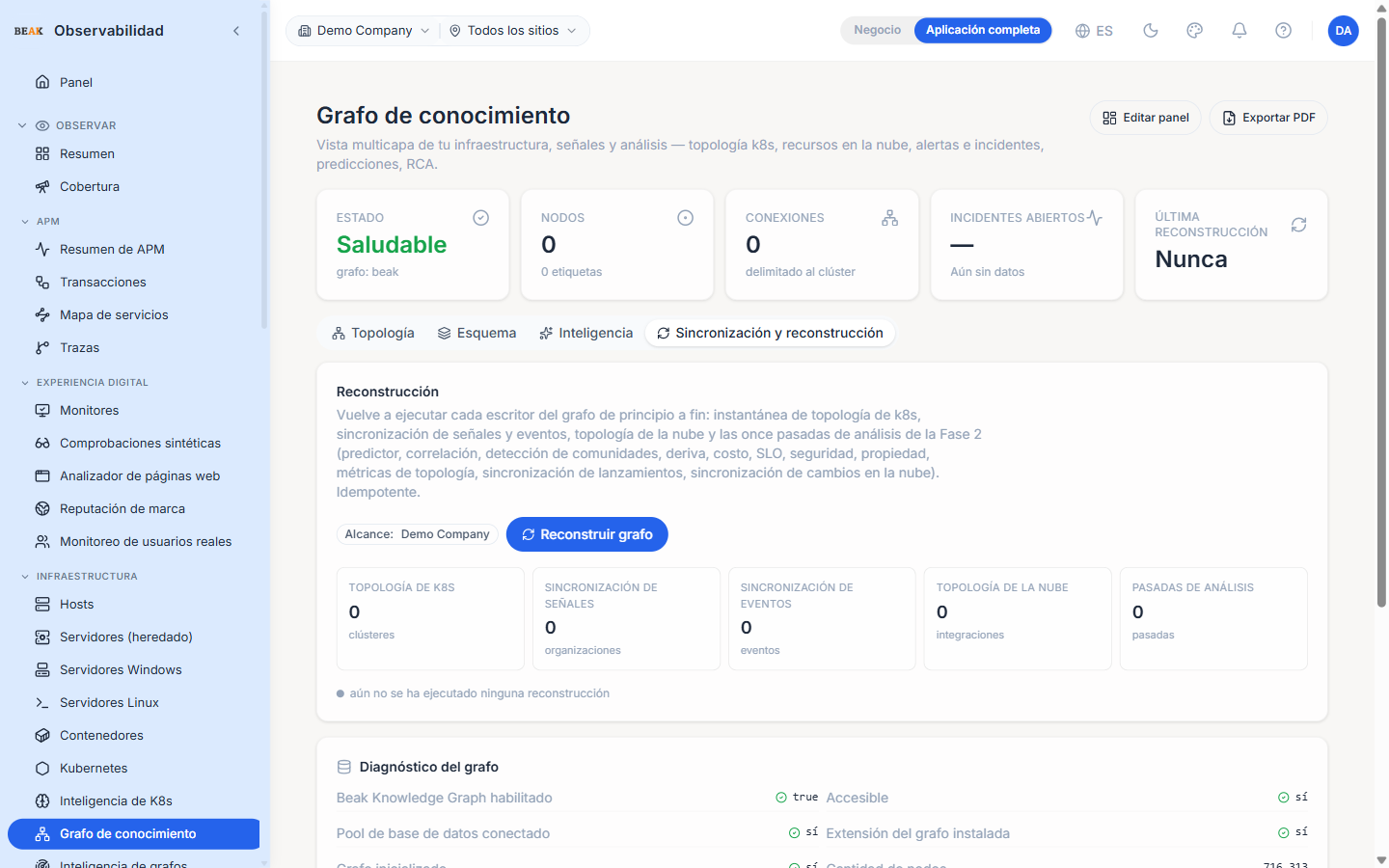

Sync & Rebuild
La pestaña Sync & Rebuild vuelve a ejecutar cada escritor del grafo de extremo a extremo — instantánea de topología de Kubernetes, sincronización de señales y eventos, topología en la nube y los pases de análisis de Fase 2 — mediante una acción Rebuild graph (la operación es idempotente). Los contadores registran la última ejecución a través de la topología K8s, sincronización de señales, sincronización de eventos, topología en la nube y pases de análisis; un panel Graph diagnostics informa si el grafo está habilitado, si el pool de base de datos está conectado, si el grafo está inicializado y si la sincronización en vivo está activa.
Buenas Prácticas
- Comience con los filtros de capa desactivados (todo visible) en un clúster desconocido y luego reduzca la vista a medida que el canvas se vuelva demasiado denso para leer.
- Use
Find similaren un nuevo incidente antes de contactar a un experto en la materia — la plataforma a menudo cuenta con una resolución pasada aplicable. Predict downstreames la acción adecuada para la planificación de gestión de cambios — seleccione el nodo que está a punto de modificar y revise la lista de impacto.- El canvas no se actualiza automáticamente con cada cambio; haga clic en
Refresh(parte superior derecha) para volver a obtener los datos tras un cambio de topología conocido.
