Monitoreo de Switches

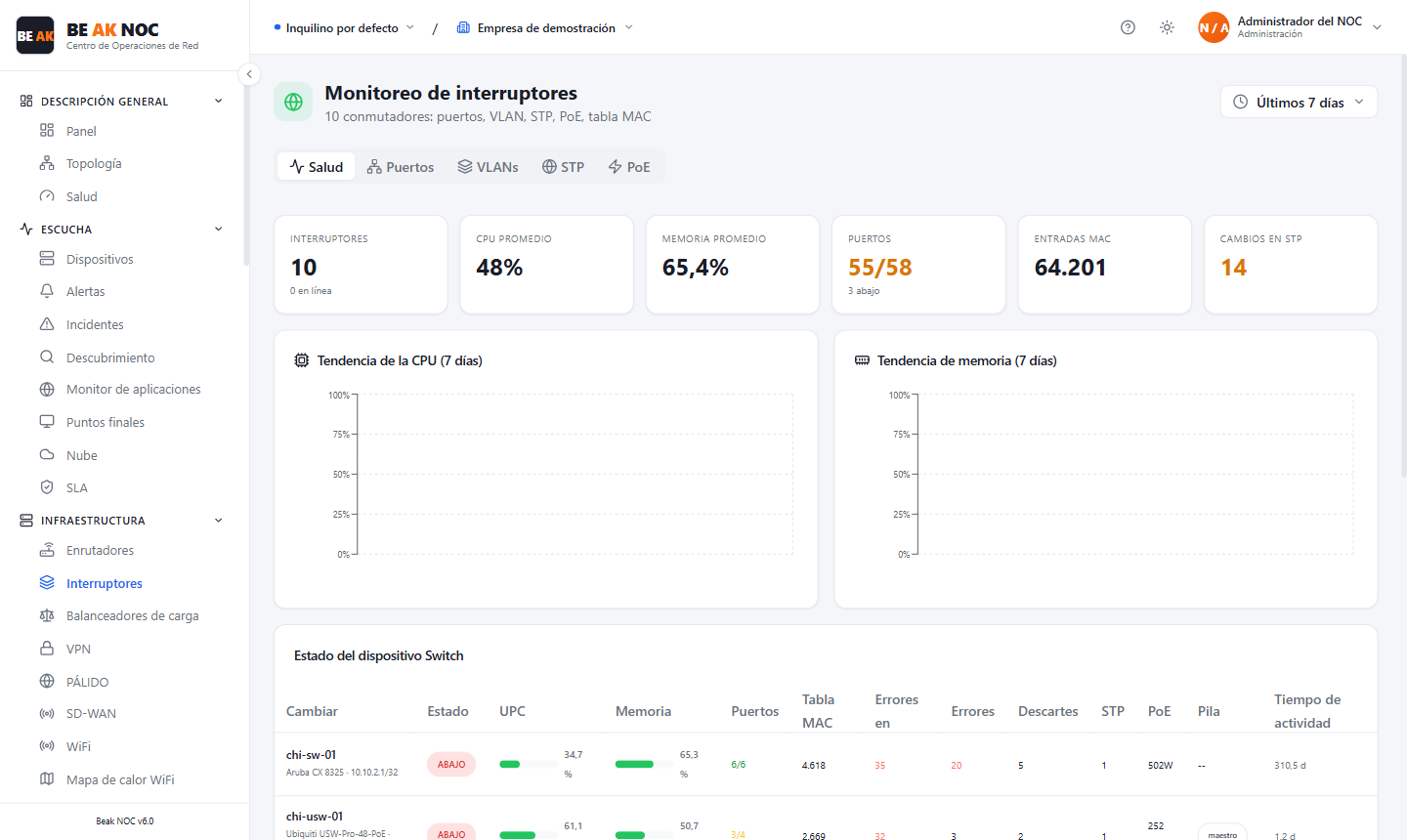

El Monitoreo de Switches proporciona visibilidad integral del estado y rendimiento de cada switch administrado en su entorno. Va más allá del estado de enlace activo/inactivo para rastrear tendencias de utilización de CPU y memoria, estadísticas de tráfico y errores por puerto, tamaños de tablas de direcciones MAC, estado de topología del Protocolo de Árbol de Expansión (STP) y consumo de Power over Ethernet (PoE), brindando al equipo NOC los datos necesarios para identificar congestión, configuraciones incorrectas y problemas de capacidad antes de que los usuarios se vean afectados.
Tarjetas de Resumen
| Tarjeta | Descripción |
|---|---|
| Switches | Cantidad total de switches administrados bajo monitoreo |
| CPU | Utilización promedio de CPU en toda la flota de switches |
| Memoria | Utilización promedio de memoria en todos los switches |
| Puertos | Cantidad de puertos activos (en línea/total en todos los switches) |
| MACs | Total de direcciones MAC aprendidas en todas las tablas de direcciones MAC de los switches |
| Errores | Cantidad total de errores de puerto en todos los switches en el período actual |
Pestañas
| Pestaña | Descripción |
|---|---|
| Health | Gráficos de tendencia de CPU y memoria con tabla de estado por dispositivo |
| Ports | Tráfico, utilización, errores y descartes por puerto |
| VLANs | Membresía de VLAN y desglose de tráfico por switch |
| STP | Topología de Árbol de Expansión: puentes raíz, roles de puerto y eventos de cambio de topología |
| PoE | Consumo de Power over Ethernet por puerto y por switch |
| Poll | Marcas de tiempo del último sondeo y estado del sondeo SNMP por dispositivo |
Gráficos de Tendencia
Tendencia de CPU (7d)
Gráfico de serie temporal de 7 días de la utilización promedio de CPU en toda la flota de switches. Una CPU elevada sostenida en los switches puede retrasar el procesamiento STP, ralentizar el aprendizaje de MAC e impactar la estabilidad del plano de control.
Tendencia de Memoria (7d)
Gráfico de serie temporal de 7 días de la utilización de memoria. Las tablas de direcciones MAC muy grandes o las extensas listas de ACL pueden consumir memoria significativa en hardware más antiguo.
Tabla de Estado de Dispositivos Switch
| Columna | Descripción |
|---|---|
| Switch | Nombre de host o identificador del dispositivo |
| Status | En línea o Fuera de línea |
| CPU | Porcentaje actual de utilización de CPU |
| Memory | Porcentaje actual de utilización de memoria |
| Ports | Cantidad de puertos activos |
| MACs | Total de direcciones MAC en la tabla de este switch |
| Errors | Conteo acumulado de errores de entrada/salida en todos los puertos |
| Discards | Paquetes descartados por desbordamiento de cola o congestión |
| STP | Rol STP: puente raíz o no raíz; conteo de eventos de cambio de topología |
| PoE | Vataje total de PoE en uso (si el switch admite PoE) |
| Load | Utilización de ancho de banda agregada en todos los puertos del switch |
Pestaña Ports
La pestaña Ports lista todos los puertos en todos los switches monitoreados:
| Columna | Descripción |
|---|---|
| Port | Nombre de la interfaz (p. ej., GigabitEthernet1/0/1) |
| Switch | Dispositivo switch principal |
| Status | Activo, Inactivo o Administrativamente Inactivo |
| Speed | Velocidad de puerto negociada |
| VLAN | VLAN de acceso o designación de trunk |
| In/Out | Utilización actual en Mbps |
| Errors | Conteo de errores de entrada y salida |
| Discards | Conteo de paquetes descartados |
Pestaña STP
La pestaña STP muestra el estado de la topología de Árbol de Expansión en toda la red:
- Root Bridge — Qué switch actúa como raíz por VLAN
- Port Roles — Puerto Raíz, Puerto Designado, Bloqueado, Escuchando, Aprendiendo para cada puerto
- Topology Changes (TCN) — Conteo de notificaciones de cambio de topología en el período de monitoreo. Los TCN frecuentes pueden causar inundación y degradación del rendimiento.
- Root Path Cost — Costo desde cada switch hasta el puente raíz
Nota: Un conteo alto de cambios de topología suele indicar un puerto inestable o un puerto de borde mal configurado sin PortFast habilitado.
Pestaña PoE
Para switches con soporte PoE, la pestaña PoE muestra:
| Columna | Descripción |
|---|---|
| Port | Puerto con capacidad PoE |
| Device | Dispositivo PD (Dispositivo Alimentado) conectado — p. ej., teléfono IP, AP, cámara |
| Class | Clase PoE (0–8) que indica la categoría de consumo de energía |
| Current (W) | Vataje actual que se está entregando |
| Max (W) | Potencia máxima disponible para este puerto |
| Status | Entregando, Buscando, Fallo |
Monitoree la utilización total del presupuesto PoE del switch para evitar la sobreasignación, que puede causar que los puertos PoE reinicien su ciclo de energía.
Mejores Prácticas
- Alerte sobre aumentos en la tasa de errores de puertos — Un puerto que registra más del 1% de errores de entrada probablemente experimenta un problema en la capa física. Verifique el cable, el SFP y la configuración de dúplex.
- Vigile los cambios de topología STP — Más de unos pocos TCN por hora indica un puerto inestable. Habilite PortFast en puertos de borde (dispositivos finales, no enlaces switch a switch) para evitar eventos de topología innecesarios.
- Administre la capacidad de la tabla MAC — Los switches con tablas MAC cerca de su capacidad comenzarán a inundar el tráfico, causando un impacto significativo en el rendimiento. Actualice el hardware o segmente la red si las tablas superan consistentemente el 80%.
- Monitoree el presupuesto PoE — A medida que se agregan más dispositivos PoE (APs, cámaras, teléfonos), realice un seguimiento del vataje acumulado por switch. Aproximarse al límite del presupuesto requiere reducir la carga o agregar un inyector PoE.
