Monitoreo de Routers
El Monitoreo de Routers brinda a su equipo NOC una visibilidad profunda del estado operativo de cada router en su red. Más allá del simple estado activo/inactivo, realiza un seguimiento de la utilización de CPU y memoria a lo largo del tiempo, los estados de interfaces, las adyacencias de protocolos de enrutamiento (BGP, OSPF), el tamaño de las tablas de rutas y la latencia, lo que permite identificar de forma proactiva la degradación del rendimiento antes de que impacte en el tráfico.

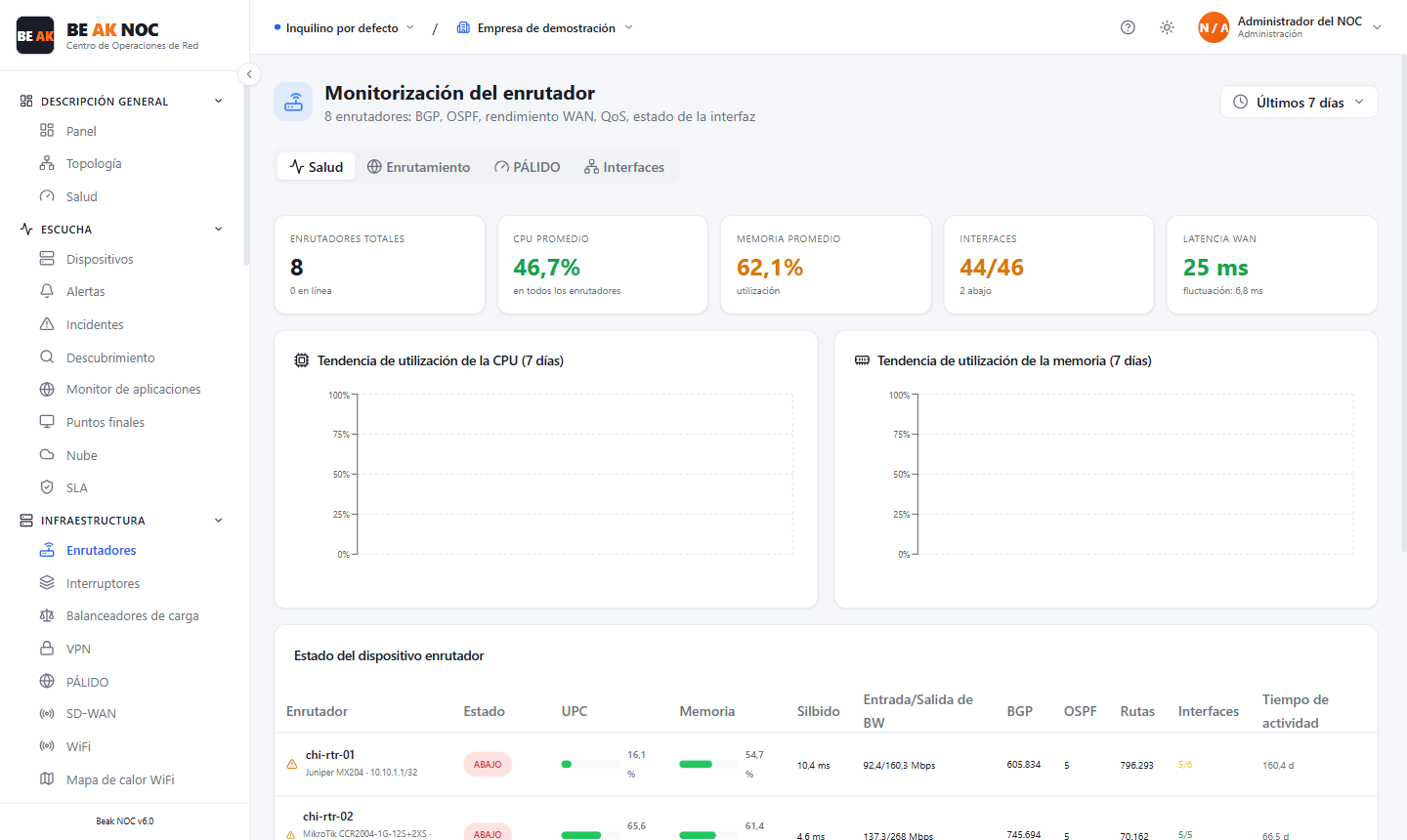

Tarjetas de Resumen
| Tarjeta | Descripción |
|---|---|
| Routers | Cantidad total de routers bajo monitoreo |
| CPU | Utilización promedio de CPU en todos los routers de la flota |
| Memoria | Utilización promedio de memoria en todos los routers |
| Interfaces | Cantidad de interfaces monitoreadas (en línea/total) |
| Latencia | Latencia promedio de ida y vuelta a todos los routers monitoreados en milisegundos |
Pestañas
| Pestaña | Descripción |
|---|---|
| Health | Tendencias de CPU y memoria con tabla de estado por dispositivo |
| Routing | Estado de adyacencias BGP y OSPF, conteo de rutas y estado de protocolos de enrutamiento |
| ITSM | Incidentes abiertos y solicitudes de cambio vinculados a dispositivos router |
| Interfaces | Tráfico, errores y utilización por interfaz para todas las interfaces de routers |
Gráficos de Tendencias
Tendencia de Utilización de CPU (7d)
Un gráfico de área de series temporales que muestra la utilización promedio de CPU en toda la flota de routers durante los últimos 7 días. Los picos que se correlacionan con ventanas de mantenimiento conocidas o eventos de tráfico ayudan a distinguir el comportamiento esperado de las anomalías.
Tendencia de Utilización de Memoria (7d)
Un gráfico de área de series temporales que realiza un seguimiento de la utilización de memoria durante los últimos 7 días. Un crecimiento gradual de la memoria sin recuperación (patrón de sierra al que le falta la fase descendente) puede indicar una fuga de memoria en el sistema operativo del router.
Tabla de Estado de Dispositivos Router
La tabla principal lista cada router monitoreado con:
| Columna | Descripción |
|---|---|
| Router | Nombre de host o identificador del dispositivo |
| Estado | En línea o fuera de línea según el último sondeo SNMP |
| CPU | Porcentaje actual de utilización de CPU |
| Memoria | Porcentaje actual de utilización de memoria |
| Ping | Latencia de ida y vuelta en milisegundos |
| BW In/Out | Ancho de banda entrante y saliente actual en la interfaz primaria |
| BGP | Número de pares BGP y su estado de adyacencia (Established / Down) |
| OSPF | Conteo y estado de adyacencias OSPF |
| Rutas | Total de rutas en la tabla de enrutamiento |
| Interfaces | Cantidad de interfaces activas en el dispositivo |
| Opciones | Acceder a los detalles del dispositivo, la lista de interfaces o la tabla de rutas |
Pestaña Routing
La pestaña Routing proporciona detalles a nivel de protocolo:
- BGP Peers — Lista cada par BGP con AS remoto, estado del par, prefijos recibidos/enviados y tiempo de actividad desde el último cambio de estado
- OSPF Neighbours — Lista los vecinos OSPF con área, estado y tiempo desde el último hello
- Route Count — Total de rutas IPv4 e IPv6, desglosadas por protocolo (conectado, estático, BGP, OSPF)
Un par BGP en estado Idle o Active requiere investigación inmediata, ya que indica que la adyacencia de enrutamiento se ha perdido.
Pestaña Interfaces
La pestaña Interfaces proporciona métricas por interfaz para todos los routers:
| Columna | Descripción |
|---|---|
| Interfaz | Nombre de la interfaz (p. ej., GigabitEthernet0/0) |
| Dispositivo | Router principal |
| Estado | Activo o inactivo |
| Velocidad | Velocidad de interfaz configurada |
| In/Out | Utilización actual en Mbps o Gbps |
| Errores | Conteo de errores de entrada/salida |
| Descartes | Paquetes descartados por desbordamiento de cola |
Mejores Prácticas
- Alertar sobre cambios de estado de pares BGP — La caída de un par BGP puede causar cambios de enrutamiento a gran escala. Configure alertas para cualquier par que abandone el estado
Established. - Vigilar CPU por encima del 70% — Una CPU alta en los routers puede retrasar el procesamiento de los hello de OSPF y provocar caídas de adyacencias. Investigue qué proceso está consumiendo CPU (p. ej., cálculos de rutas, registro de eventos).
- Monitorear el crecimiento de la tabla de rutas — Un conteo de rutas inesperadamente alto puede indicar una fuga de rutas. Compare con el conteo de prefijos BGP por par.
- Rastrear tasas de error en interfaces — Los errores de entrada en una interfaz de router suelen indicar un problema en la capa física (discordancia de dúplex, cable defectuoso, SFP fallido): inspeccione antes de que los errores se acumulen.
